产品特点
- 固体润滑镶嵌层可持续供油，降低维护频率
- 适用于重载、低速、往复运动等工况
- 可根据图纸调整内径、外径、长度与配合尺寸
产品中心
蜗轮
面向减速机与重载传动系统的铜合金蜗轮，支持材质、模数齿数、轮毂内孔及键槽结构按图定制。
来图加工
小批量试制
非标定制
稳定交付
展示内容：产品外观 / 加工细节 / 尺寸检测 / 应用现场

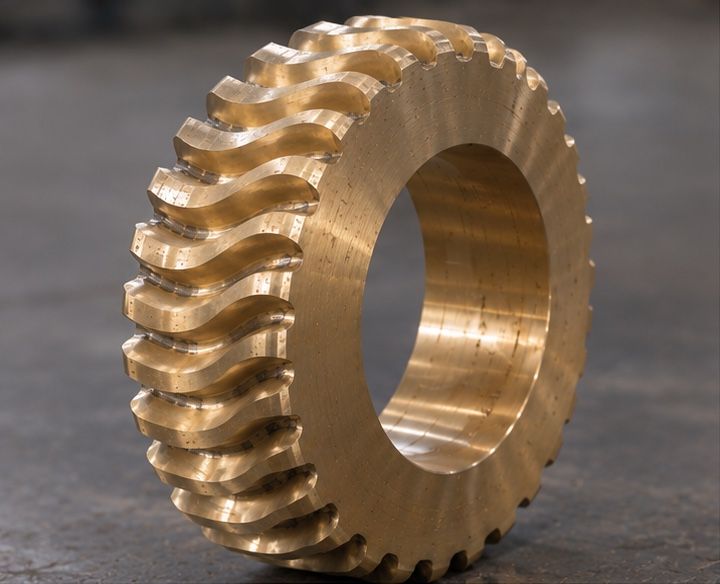

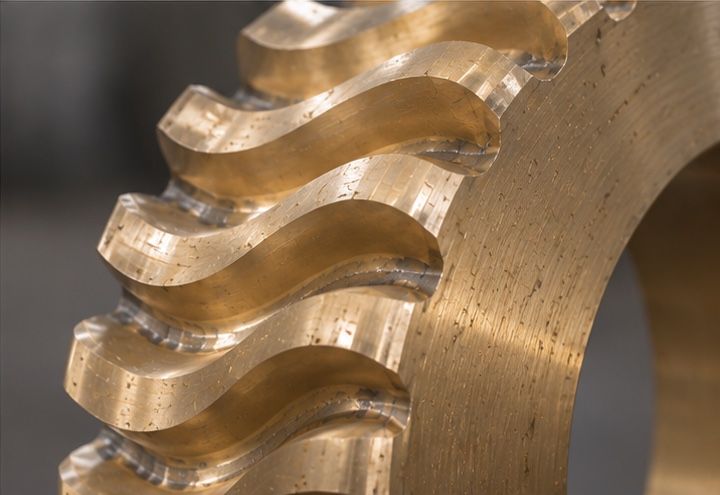

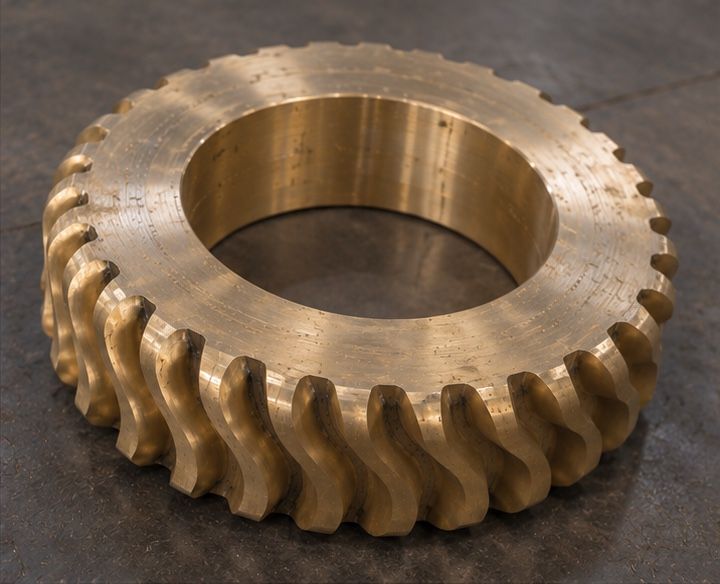

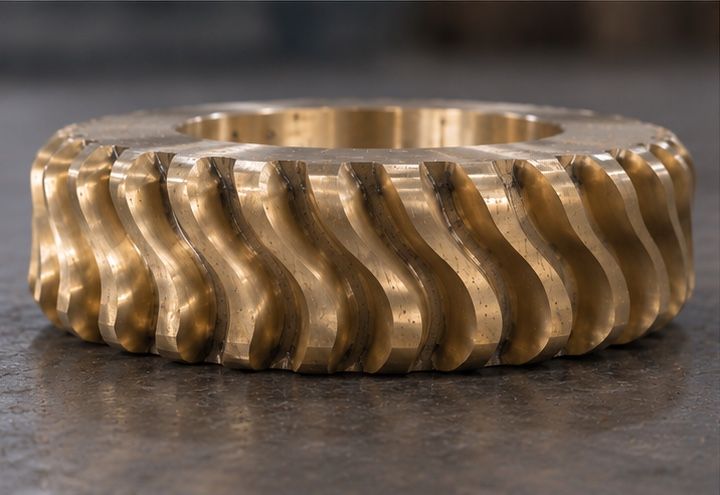

蜗轮
铜合金蜗轮通常与钢制蜗杆组成蜗杆传动副，实现较大减速比、平稳传动与自锁或准自锁特性，常见于减速机、起重、阀门与重载设备。铜合金齿面耐磨、减摩性能较好，有助于降低啮合磨损与胶合风险，适合中低速、重载或间歇运转工况。可根据载荷、速比、中心距、润滑条件及配对蜗杆参数选择锡青铜、铝 青铜等材质，并按图纸加工齿形、轮缘、轮毂、内孔、键槽和安装面等结构。模数、齿数、螺旋角、旋向、中心距、孔径及精度等级需以完整图纸为准。
适用行业
减速机 / 起重装备 / 阀门传动 / 重型机械
材质选择
锡青铜 / 铝青铜等（详见材质牌号）
工作温度
根据材质、载荷及润滑条件确认
加工方式
毛坯铸造 / 车削 / 齿形加工 / 精度检测
需要加工类似零件？
上传图纸或填写关键尺寸，我们可协助确认材料、工艺与交期。
询价前建议提供
图纸或样件照片
材质或使用工况
内径 · 外径 · 长度
数量与交期
是否需要表面处理
产品描述
适用工况
- 不便频繁加油维护
- 承载较高或运动速度较低
- 设备检修周期较长
定制说明
- 支持图纸、样件、尺寸参数沟通
- 可按材料、内衬、表面处理要求加工
- 小批量试制与长期配套均可沟通
技术参数
先看材质牌号，再看本产品性能；尺寸规格仅在有可靠系列数据时展示
材质牌号
性能来自材质库；产品勾选几项显示几行
| 材料牌号 | 执行标准 / 说明 | 抗拉强度 Rm (MPa) | 屈服强度 Rp0.2 (MPa) | 伸长率 A (%) | 硬度 HBW | 主要特点 | 推荐工况 |
|---|---|---|---|---|---|---|---|
| ZCuSn10P1推荐10-1锡青铜 | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥310 | ≥170 | ≥2 | ≥90* | 硬度高，耐磨，不易咬合 | 中高载滑动耐磨 |
| ZCuSn10Zn210-2锡青铜 | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥245 | ≥140 | ≥6 | ≥80* | 耐磨性好 | 中载传动耐磨 |
| ZCuSn5Pb5Zn55-5-5锡青铜 | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥200 | ≥90 | ≥13 | ≥60* | 耐磨耐蚀，易加工 | 中载滑动耐磨 |
| ZCuAl10Fe3Mn210-3-2铝青铜 | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥540 | — | ≥20 | ≥120 | 强度高，耐磨耐蚀 | 重载耐磨耐蚀 |
硬度标 * 为参考值；最终选型需结合载荷、速度、润滑、温度与对磨材料评估。
产品性能
本产品 / 摩擦副参考指标；空项不展示
| 允许载荷 / 比压 | 线速度 | 对磨材料建议 |
|---|---|---|
| 220～268 MPa（ZCuSn10P1 金属型） | 铝青铜 ≤6 m/s | 钢蜗杆 45～55 HRC |
接触应力 N=10⁷ 基本值；需按寿命与滑动速度修正。
结构图与尺寸说明
本产品结构图暂未公开
请联系技术确认安装方式与关键尺寸，或上传图纸询价。我们按确认图纸加工，避免示意尺寸造成误导。
