INDUSTRY SOLUTIONS
冶金轧制与连铸设备用铜合金轴瓦与耐磨件
适用于轧辊轴承座、连铸扇形段支承、矫直/飞剪机构及辊系相关耐磨位置。现场常伴随热影响、水雾或冷却水冲刷。按确认图纸加工铜合金轴瓦、铜套、自润滑件与耐磨板，并依据载荷方向、润 滑方式与配合状态进行技术确认。
APPLICATION CONTEXT
冶金铜件选型需同时核对热环境、水雾、载荷与润滑条件
轧制与连铸线上的铜合金轴瓦、轴套与耐磨件，主要承担低速重载支承或平面/径向耐磨，并受设备热状态、冷却水与水雾、氧化铁皮及维护窗口影 响。该类位置通常不属于高速主传动轴承工况。选型时应同时确认运动形式、主要受力方向、是否具备稳定供油或脂，以及座孔与对偶件状态。下列要点用于技术沟通与询价准备，不替代设备图纸与工程评审。
适用范围：轧辊轴承座铜件、连铸扇形段支承、矫直/飞剪支承、辊系耐磨铜套与耐磨板等来图加工件。不适用：高速轧机主传动轴承、整线轧机 EPC 总包。
01
热与水雾环境
确认位置是否受辐射热、蒸汽或冷却水冲刷，并提供正常与峰值工作温度区间；热膨胀、热态间隙与间隙分配须按图纸或技术条件核对，本页不给出通用温度数值。
02
载荷与运动
确认主要受力方向、是否为低速摆动/滑动或以径向支承为主；是否伴随冲击或偏载。
03
污染与维护
确认氧化铁皮、冷却水杂质或润滑介质污染路径，以及停机更换耐磨件的可行窗口。
04
润滑与密封
确认供油/供脂方式、油道是否贯通及密封条件；供脂不稳定时应单独评估自润滑结构的适用性。
APPLICATION POSITIONS
典型冶金设备位置与结构方向
位置示意｜须结合设备图纸确认

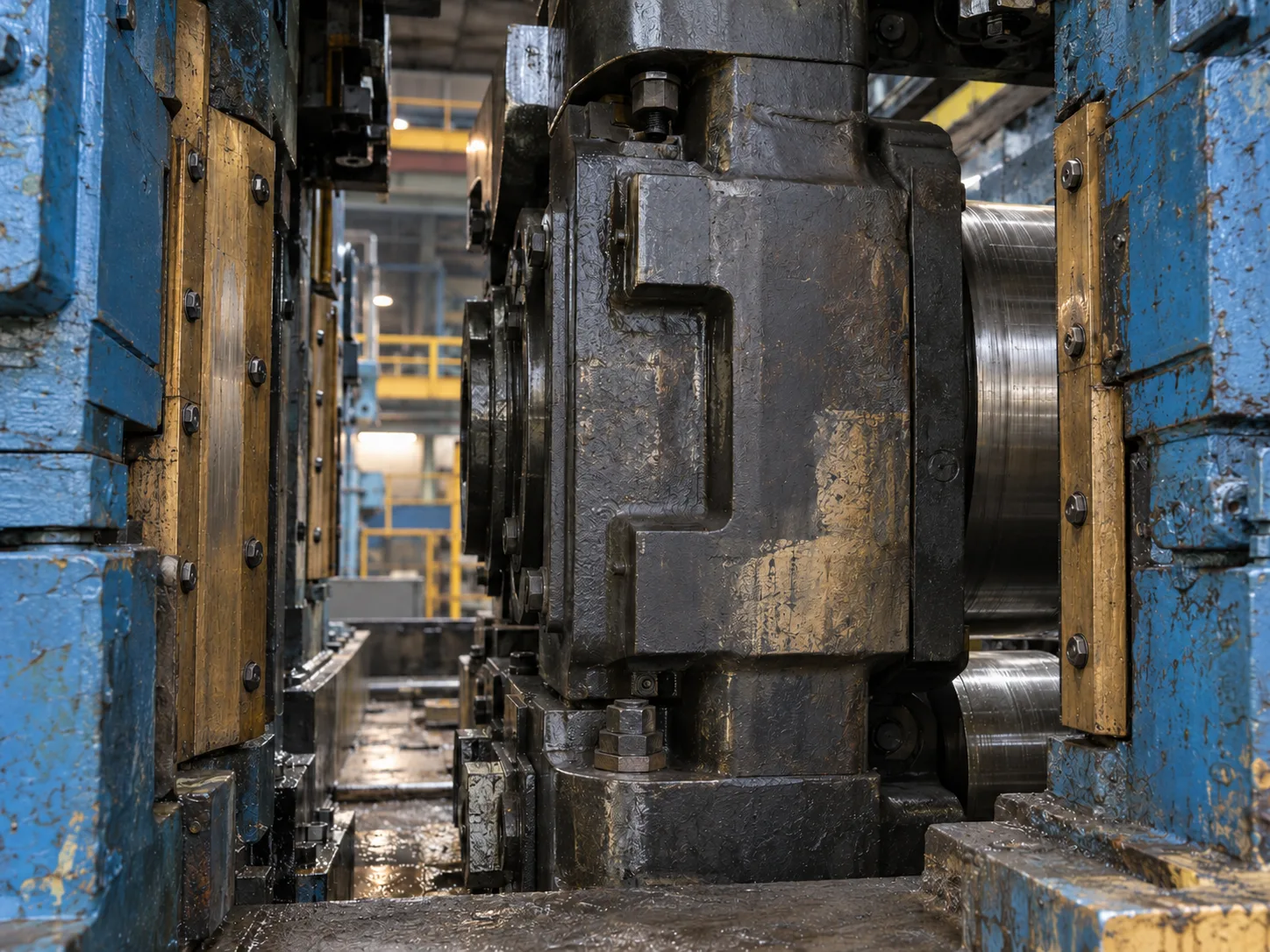

01 轧机机架窗口 / 轴承座导向衬板
PRODUCT SOLUTIONS
与冶金位置对应的产品方向
下列产品均来自现有产品库。具体结构、公差与材料须以确认图纸及技术条件为准。
SELECTION NOTES
按设备位置核对工况要素
选型沟通应明确：产线类型、具体位置名称、热/水雾暴露情况、润滑方式及座孔与对偶件状态。仅说明「冶金用」不足以完成技术确认。
轴承座相关铜件更关注支承/导向职责与油路；扇形段支承更关注水冷侧维护与配合间隙；矫直/飞剪支承更关注间歇冲击与对中；辊系耐磨件更关注可更换性与对偶面状态。部分轧机衬板或轴承采用钢、白合金或滚动轴承，是否使用铜合金必须回到原机图纸，不能按行业名称默认。
若现场原设计为非铜材料轴瓦或衬套，铜合金替代须在热膨胀、间隙、润滑与对偶件硬度/表面确认后评定，不应在未核对配合件前作为默认替换方案。
| 位置 | 工况要点 | 确认项 |
|---|---|---|
| 轧辊轴承座 | 低速重载径向支承；热与水雾；供油路径须与设备一致 | 瓦宽与配合、油道布置、辊颈/对偶面状态、安装方位 |
| 连铸扇形段支承 | 段辊支承；冷却水与维护窗口；污染与锈蚀风险按现场确认 | 段号与位置、内径外径与长度、润滑与密封条件 |
| 矫直/飞剪 / 辊系耐磨 | 间歇载荷或局部磨损；可更换件须区分设计尺寸与实测磨损 | 机构图关键尺寸、耐磨面几何、批量与检验要求 |
MATERIAL GUIDANCE
材料确认原则
材料名称不能单独作为订货依据。须同时明确牌号、制造方式、供货状态与验收标准。
铜合金轴瓦 / 轴套（含铝青铜等）
铜合金可用于部分低速支承、导向或耐磨位置，但不是全部轧机与连铸支承的默认材料。不同牌号、铸造/成形方式与供货状态对应不同可引用数据。订货时应给出完整牌号与状态；无标准规定的性能项应标注「标准未给出」，不以相近牌号数据替代。
耐磨板与可更换铜件
辊系或机构耐磨面可能采用板材或机加工铜合金件。须确认工作面尺寸、固定方式、对偶面材料及是否允许现场焊补或仅允许整体更换。
数据原则：一个牌号 + 一种制造方式 + 一种供货状态 = 一组可引用性能。材料、尺寸、配合与润滑应分别确认。
SYSTEM FIT
轴瓦/轴套与座孔、对偶件的配合关系
支承副的使用结果取决于轴瓦或轴套、座孔/轴承座、对偶轴颈或辊颈，以及压装或螺栓紧固工艺。座孔变形、对偶面拉伤或热态间隙不当，均可能导致仅更换铜件后再次异常磨损。检修时应同时检查旧件、座孔与对偶面，并记录安装方向与段号。
新制零件以装配图或双方确认的零件图为依据。旧件替换须区分原始设计尺寸与磨损后实测尺寸，并复核目标配合间隙。交付按确认图纸执行。
LUBRICATION
油槽、油孔与供油/供脂路径
冶金设备上的油槽与油孔应与轴承座油道、安装方位及主要承载区对应，使润滑介质能够进入工作面，并兼顾水雾环境下的密封与清洁维护。槽型与孔位按图纸确定，不存在适用于全部产线的统一槽型。
若位置无法保证定期供脂或供油，应在技术条件中明确是否采用自润滑结构，以及允许的维护方式。缺脂/缺油运行条件未确认前，不以自润滑作为默认配置。
询价建议提供：产线与设备位置编号、正常/峰值工作温度区间、冷却水或水雾暴露、供油/脂口位置、润滑介质、维护周期、段号或轴承座编号；如有失效或磨损照片一并附上。
REPLACEMENT & RFQ
旧件替换与询价需提交的信息
产线维修常仅提供旧轴瓦、旧轴套或局部实测尺寸。应先判断旧件是否已磨损、烧蚀或变形，并复核座孔与对偶轴颈。具备装配图、零件图、设备手册或相邻零件尺寸时，应一并提供。
加工依据为双方确认的图纸或技术条件。单一照片或单一内外径不足以作为可靠互换承诺的依据。下列信息越完整，结构判定与验收约定越明确。
配合与定位
对偶轴颈/辊颈状态、座孔尺寸、压装或紧固方式、瓦口/法兰方向
尺寸与结构
瓦宽、壁厚、倒角、油槽油孔、端面空间与轴向间隙
材料与标准
完整牌号、制造方式、供货状态、验收依据
数量与记录
批量、样件、标识、检测项目与包装要求
FAQ
采购与技术确认中的常见问题
这些问题直接影响询价速度、打样判断和批量确认。
否。自润滑结构主要用于供脂/供油不可靠或维护窗口受限的位置。热环境、冲击载荷或对偶件状态异常时，须单独评审。请提供具体位置、润滑方式与现行维护周期。
否。本页范围为轧辊轴承座、连铸扇形段、矫直/飞剪及辊系相关铜合金轴瓦、铜套、自润滑件与耐磨板等来图加工件。高速主传动轴承与整线总包不属于本页默认范围。
可以。请尽量提供图纸、旧件、设备型号、使用位置或已有材料证明。我们会基于现有信息讨论可选方向，但最终牌号、制造方式与验收依据仍需双方确认，不会用相近牌号的公开数据直接替代。
可以，但需先复核旧件与配合件状态。旧件可能已磨损或变形，通常要区分实测尺寸与目标配合尺寸。有原图纸、手册或相邻零件尺寸时一并提供，确认后再加工更稳妥。
可以按确认图纸加工。请说明供油口位置、安装方向、润滑介质和加油方式。具体槽型、槽宽槽深与孔位需结合强度、加工和清洁维护一起确认，没有适用于所有设备的通用槽型。
可以先用 PDF 启动沟通。若尺寸、公差、材料或视图不完整，我们会列出待确认项。能补充可编辑图纸、关键尺寸表或旧件照片时，通常能加快评审和报价。
通常先确认图纸与技术条件，再按约定完成首件或小批量试制；双方确认尺寸、外观及相关记录后，再进入批量。具体流程以订单约定为准。
可按订单约定沟通材料证明、尺寸检测记录、标识与包装要求等。可提供的记录范围以双方确认的验收要求为准，未约定时不承诺固定报告格式。
