产品特点
- 固体润滑镶嵌层可持续供油，降低维护频率
- 适用于重载、低速、往复运动等工况
- 可根据图纸调整内径、外径、长度与配合尺寸
产品中心
铜轴瓦
适用于大型轴系及重载滑动部位的铜合金轴瓦，支持分体结构、油槽油孔，为大型旋转轴系提供承载、导向和耐磨保护的铜合金轴瓦，支持按图定制。
来图加工
小批量试制
非标定制
稳定交付

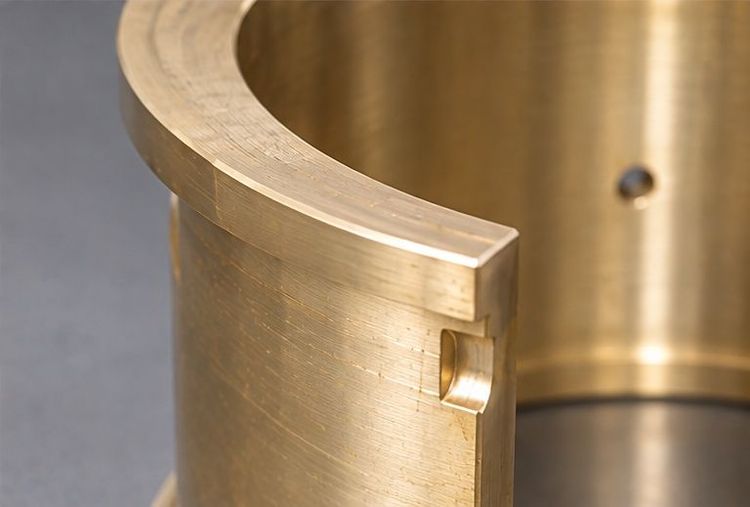

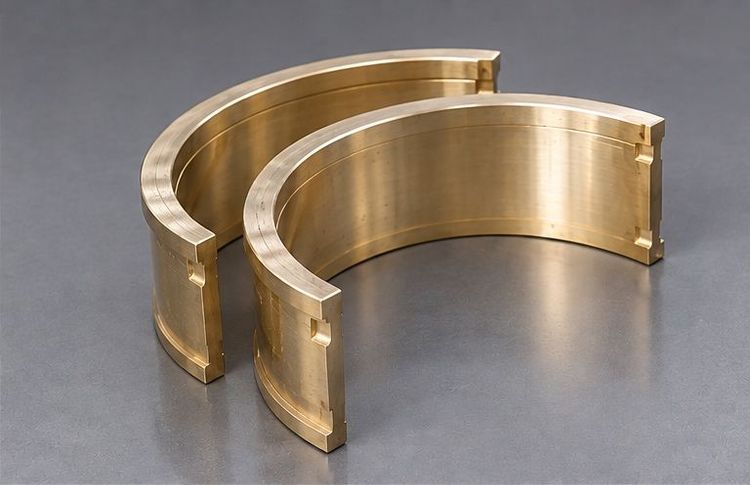

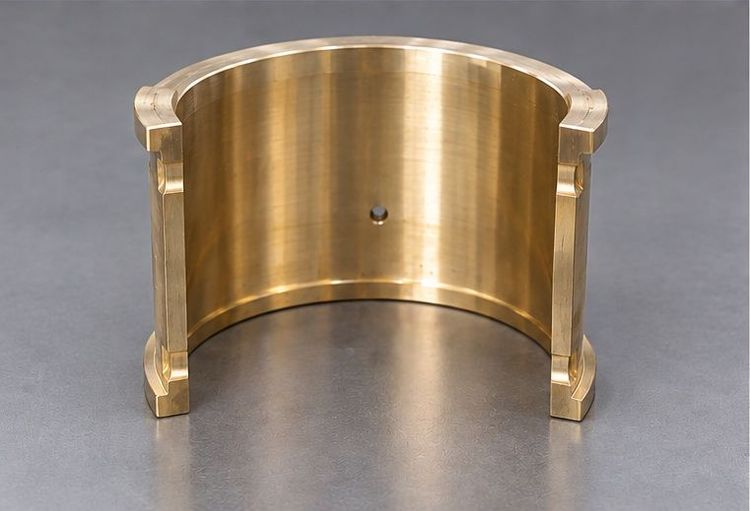

展示内容：产品外观 / 加工细节 / 尺寸检测 / 应用现场
铜轴瓦
铜轴瓦是安装在轴颈与轴承座之间的铜合金滑动轴承件，主要用于支承旋转轴系、传递径向载荷，并在润滑条件下减少轴颈与轴承座之间的直接摩擦和磨损。产品可根据设备装配及检修要求制成整体式、分体式、半圆形或弧形结构，并按图纸加工内外圆、结合面、配合公差、油槽及油孔。适用于大型、重载或低速运行设备中的轴系支承部位，具体材质与结构需结合载荷、转速、润滑方式和轴颈条件确定。
适用行业
冶金轧钢 / 重型锻压 / 矿山水泥 / 水利水电
材质选择
锡青铜 / 铅青铜 / 铝青铜等（详见材质牌号）
工作温度
根据材质、载荷及润滑条件确认
加工方式
铸造成形 / 车铣加工 / 石墨镶嵌 / 配对加工
需要加工类似零件？
上传图纸或填写关键尺寸，我们可协助确认材料、工艺与交期。
询价前建议提供
图纸或样件照片
材质或使用工况
内径 · 外径 · 长度
数量与交期
是否需要表面处理
产品描述
适用工况
- 不便频繁加油维护
- 承载较高或运动速度较低
- 设备检修周期较长
定制说明
- 支持图纸、样件、尺寸参数沟通
- 可按材料、内衬、表面处理要求加工
- 小批量试制与长期配套均可沟通
技术参数
先看材质牌号，再看本产品性能；尺寸规格仅在有可靠系列数据时展示
材质牌号
性能来自材质库；产品勾选几项显示几行
| 材料牌号 | 执行标准 / 说明 | 抗拉强度 Rm (MPa) | 屈服强度 Rp0.2 (MPa) | 伸长率 A (%) | 硬度 HBW | 主要特点 | 推荐工况 |
|---|---|---|---|---|---|---|---|
| ZCuSn10P1推荐10-1锡青铜 | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥310 | ≥170 | ≥2 | ≥90* | 硬度高，耐磨，不易咬合 | 中高载滑动耐磨 |
| ZCuPb10Sn1010-10铅青铜 | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥220 | ≥140 | ≥5 | ≥70* | 减摩润滑性好 | 高面压轴承 |
| ZCuPb15Sn815-8铅青铜 | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥200 | ≥100 | ≥6 | ≥65* | 贫油润滑性较好 | 高面压轴承 |
| ZCuPb20Sn520-5铅青铜 | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥150 | ≥70 | ≥6 | ≥55* | 高铅减摩 | 轴瓦类滑动 |
| ZCuAl10Fe3Mn210-3-2铝青铜 | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥540 | — | ≥20 | ≥120 | 强度高，耐磨耐蚀 | 重载耐磨耐蚀 |
硬度标 * 为参考值；最终选型需结合载荷、速度、润滑、温度与对磨材料评估。
产品性能
本产品 / 摩擦副参考指标；空项不展示
| 允许载荷 / 比压 | 摩擦系数 μ | PV 值 | 最高使用温度 | 线速度 | 对磨材料建议 | 推荐配合间隙 | 石墨覆盖率 |
|---|---|---|---|---|---|---|---|
| 50～75 MPa | 0.08～0.16（干） | 干 ≤1.65 / 脂 ≤3.25 MPa·m/s | ≤300 ℃ | 干 ≤0.5 m/s | ≥HRC45，Ra 0.4～1.6 | 按图纸 | 20%～35% |
行业参考值；极限动载约 100 MPa，选型按许用比压。
结构图与尺寸说明
本产品结构图暂未公开
请联系技 术确认安装方式与关键尺寸，或上传图纸询价。我们按确认图纸加工，避免示意尺寸造成误导。
