产品特点
- 固体润滑镶嵌层可持续供油，降低维护频率
- 适用于重载、低速、往复运动等工况
- 可根据图纸调整内径、外 径、长度与配合尺寸
产品中心
铜滑板
适用于直线及往复运动部位的铜合金滑板，兼顾承载、导向与可更换耐磨保护。
来图加工
小批量试制
非标定制
稳定交付
展示内容：产品外观 / 加工细节 / 尺寸检测 / 应用现场

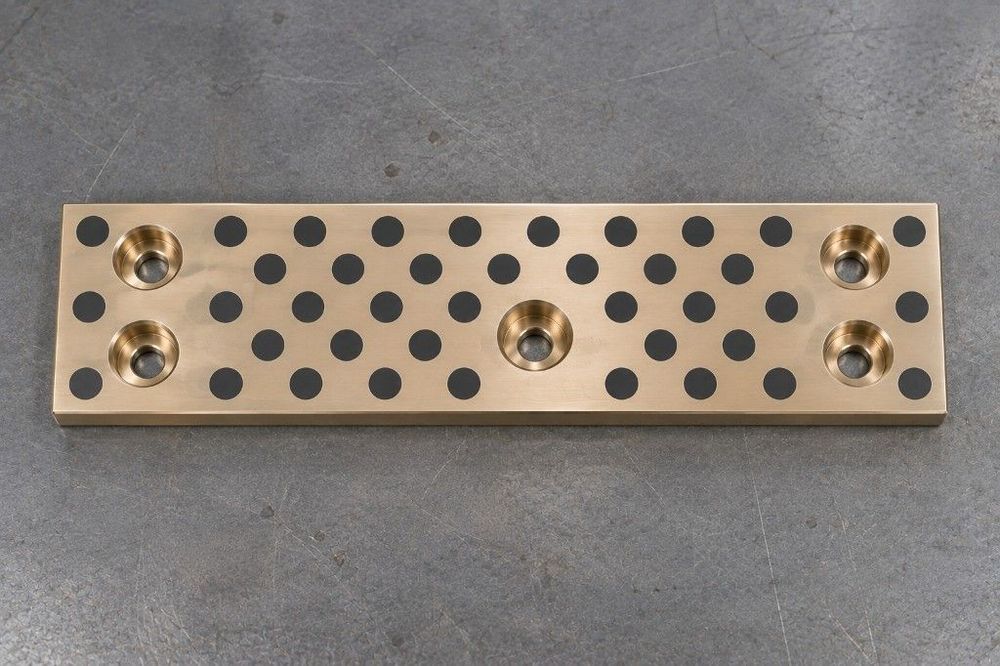

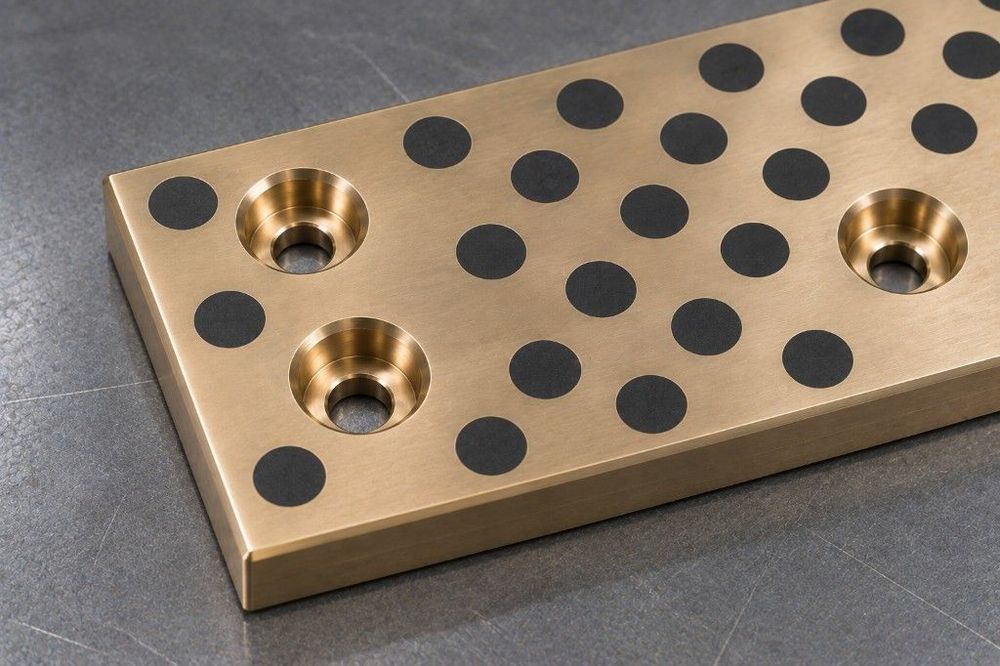

铜滑板
铜滑板是安装在设备滑动面、导轨或运动部件之间的铜合金耐磨件，主要用于承受接触载荷、引导直线或往复运动，并减少设备基体及配合面的直接摩擦和磨损。产品可作为易损件进行检修和更换，从而降低主体部件的维修成本。可根据载荷、运动速度、润滑方式及配合面条件选择铜合金材质，并按图纸加工外形尺寸、厚度、安装孔、沉孔、油槽及配合表面。
适用行业
重型锻压 / 冶金轧钢 / 汽车模具橡塑 / 工程机械
材质选择
高力黄铜 / 铝青铜 / 锡青铜等（详见材质牌号）
工作温度
根据材质、载荷及润滑条件确认
加工方式
铣削 / 磨削 / 钻孔 / 石墨镶嵌
需要加工类似零件？
上传图纸或填写关键尺寸，我们可协助确认材料、工艺与交期。
询价前建议提供
图纸或样件照片
材质或使用工况
内径 · 外径 · 长度
数量与交期
是否需要表面处理
产品描述
适用工况
- 不便频繁加油维护
- 承载较高或运动速度较低
- 设备检修周期较长
定制说明
- 支持图纸、样件、尺寸参数沟通
- 可按材料、内衬、表面处理要求加工
- 小批量试制与长期配套均可沟通
技术参数
先看材质牌号，再看本产品性能；尺寸规格仅在有可靠系列数据时展示
材质牌号
性能来自材质库；产品勾选几项显示几行
| 材料牌号 | 执行标准 / 说明 | 抗拉强度 Rm (MPa) | 屈服强度 Rp0.2 (MPa) | 伸长率 A (%) | 硬度 HBW | 主要特点 | 推荐工况 |
|---|---|---|---|---|---|---|---|
| ZCuZn25Al6Fe3Mn3推荐25-6-3-3铝黄铜（高力黄铜） | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥740 | ≥400 | ≥7 | ≥170* | 强度高，耐磨耐蚀较好 | 高强耐磨 |
| ZCuAl10Fe3Mn210-3-2铝青铜 | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥540 | — | ≥20 | ≥120 | 强度高，耐磨耐蚀 | 重载耐磨耐蚀 |
| ZCuAl10Fe310-3铝青铜 | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥540 | ≥200 | ≥15 | ≥110* | 强度高，耐磨耐蚀 | 重载耐磨耐蚀 |
| ZCuAl8Mn13Fe38-13-3铝青铜 | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥650 | ≥280 | ≥10 | ≥170 | 强度硬度高，耐磨致密 | 重载耐磨耐压 |
| ZCuSn10P110-1锡青铜 | GB/T 1176—2013（金属型铸态最低值；砂型/离心等另有数值，成品硬度常高于最低值） | ≥310 | ≥170 | ≥2 | ≥90* | 硬度高，耐磨，不易咬合 | 中高载滑动耐磨 |
硬度标 * 为参考值；最终选型需结合载荷、速度、润滑、温度与对磨材料评估。
产品性能
本产品 / 摩擦副参考指标；空项不展示
| 允许载荷 / 比压 | 摩擦系数 μ | PV 值 | 最高使用温度 | 线速度 | 对磨材料建议 | 石墨覆盖率 |
|---|---|---|---|---|---|---|
| 50～75 MPa | 0.08～0.16（干） | 干 ≤1.65 / 脂 ≤3.25 MPa·m/s | ≤300 ℃ | 干 ≤0.5 m/s | ≥HRC45，Ra 0.4～1.6 | 20%～35% |
行业参考值；平面件按承压面积核算。
结构图与尺寸说明
本产品结构图暂未公开
请联系技术确认安装方式与关键尺寸，或上传图纸询价。我们按确认图纸加工，避免示意尺寸造成误导。
