注塑、压铸与冲压模具用铜合金导套与滑板
适用于注塑机锁模肘杆销轴、模具顶出板导向、侧抽芯滑块、压铸合模导向，以及大型冲压模具斜楔与耐磨滑板等往复或平面滑动位置。按确认图纸加工铜合金导套、滑板、导轨板与楔块，并依据 行程、间隙、允许润滑方式与洁净要求进行技术确认。
APPLICATION CONTEXT
模具导向件选型需同时核对行程、间隙、润滑与洁净要求
注塑、压铸与冲压模具中的铜合金导套与滑板，主要承担往复导向或平面滑动支承，并直接影响合模对中、运动平稳性及制品表 面洁净。该类位置通常不是连续高速旋转轴承工况。选型时应同时确认行程与速度区间、配合间隙、是否允许外加润滑脂，以及对偶件材料与表面状态。下列要点用于技术沟通与询价准备，不替代模具图或设备图及工程评审。
适用范围：模具与成型设备上的铜合金导套、滑板、导轨板、斜楔/楔块等来图件。本页所述「汽车」指汽车覆盖件等模具制造与成型装备配套，不涵盖整车底盘量产衬套体系。
01
运动与行程
确认往复行程、开合频率、速度区间及是否存在侧向力或偏载。
02
间隙与对中
确认导套/滑板配合间隙、导向长度，以及对模精度要求；间隙分配应以模具图为准。
03
润滑与洁净
确认允许润滑方式及是否可以外加润滑脂；塑料、橡胶或外观件生产中，外溢油脂可能导致污染，应先明确少油/无油范围和制品洁净要求。
04
对偶件与更换
确认导柱、滑道或斜楔对偶面的材质与表面状态；维修时常仅更换导套或滑板，须区分设计尺寸与磨损实测值。
APPLICATION POSITIONS
典型导向与滑动位置
位置示意｜须结合模具或设备图纸确认

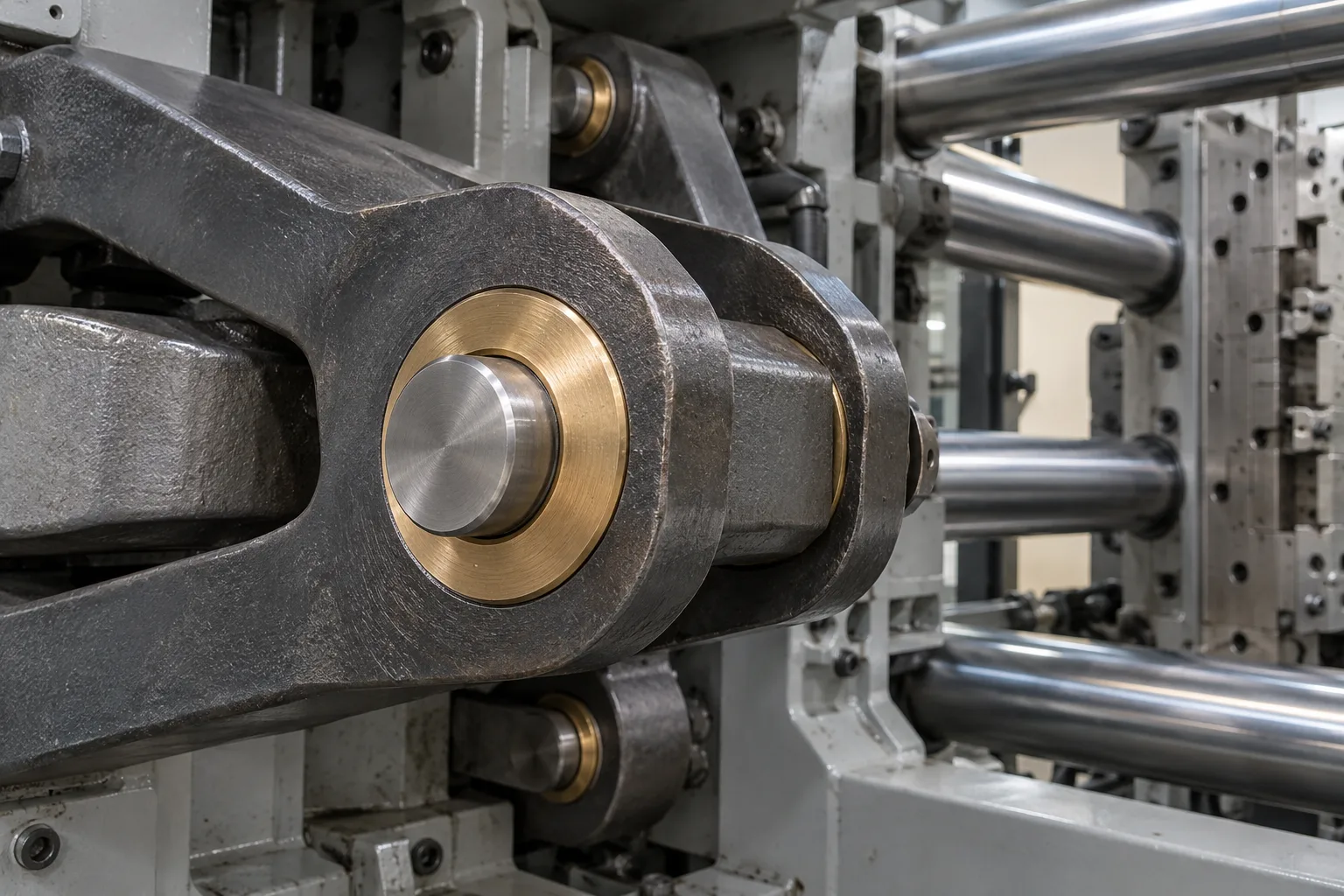

01 注塑机锁模肘杆销轴铜套
PRODUCT SOLUTIONS
与模具位置对应的产品方向
下列产品均来自现有产品库。具体结构、公差与材料须以确认图纸及技术条件为准。
SELECTION NOTES
按模具位置核对工况要素
选型沟通应明确：设备或模具类型、具体导向/滑动位置、行程与间隙、润滑与洁净要求。仅说明「模具用」或「汽车模具用」不足以完成技术确认。
注塑机锁模肘杆铜套更关注摆动、冲击与开合频次；模具顶出导向更关注平行度、导柱硬度与制品洁净；侧抽芯和冲压斜楔更关注局部接触、斜向滑动与固定方式；压铸导向还须按图核对热影响。不同位置不可套用同一组默认结构。
若客户仅提供旧导套或旧滑板，应区分设计尺寸与磨损实测尺寸，并核对导柱、滑道或斜面对偶件状态。未确认对偶件前，不以单一外观尺寸作为可靠互换依据。
| 位置 | 工况要点 | 确认项 |
|---|---|---|
| 模具顶出板导向 | 往复导向；间隙与洁净敏感；外加油脂可能污染制品 | 行程与频率、配合间隙、是否允许外润滑、对偶件表面 |
| 锁模滑块 / 滑道 | 平面滑动；开合频次高；侧向力随机构而异 | 工作面尺寸、厚度、安装孔、受力方向、润滑方式 |
| 压铸合模导向 / 冲压斜楔与滑板 | 合模冲击或斜向滑动；局部接触压力高；几何以模具图为准 | 模具图关键尺寸、斜面/导向几何、材料状态、检验要求 |
MATERIAL GUIDANCE
材料确认原则
材料名称不能单独作为订货依据。须同时明确牌号、制造方式、供货状态与验收标准。
铜合金导套 / 滑板（含铝青铜等）
铜合金可用于部分模具导向、滑板与斜楔位置，但须与导柱/对偶面的硬度、粗糙度和润滑方式成套确认。不同牌号、铸造/成形方式与供货状态对应不同可引用数据；无标准规定的性能项应标注「标准未给出」。
自润滑结构（石墨镶嵌等）
适用于外加润滑脂受限、维护不便，或制品洁净要求较高的导向/滑动位置。须确认行程、速度、间隙及是否允许缺脂运行。不能将自润滑作为全部模具位置的统一方案。
数据原则：一个牌号 + 一种制造方式 + 一种供货状态 = 一组可引用性能。材料、尺寸、配合与润滑应分别确认。
SYSTEM FIT
导套/滑板与对偶件的配合关系
导向副的使用结果取决于导套或滑板、导柱/滑道/斜面对偶件，以及装配与间隙设计。对偶件拉伤、失圆、平行度或平面度超差，以及压装或紧固引起的变形，均可导致仅更换铜件后再次异常磨损。检修时应同时检查旧件与对偶面，并记录安装方位。
新制零件以模具图、装配图或双方确认的零件图为依据。旧件替换须区分原始设计尺寸与磨损后实测尺寸，并复核目标间隙 。交付按确认图纸执行。
LUBRICATION & CLEANLINESS
润滑方式与洁净生产条件
若允许外加润滑脂，油槽、油孔或储脂结构应与运动方向及承载区对应，并避免油脂迁移至型腔或制品表面。槽型与孔位按图纸确定，不存在适用于全部模具的统一布置。
若技术条件要求少油或无油，应明确采用自润滑结构的范围，以及允许的维护方式。洁净与润滑条件未确认前，不以自润滑或外润滑作为默认配置。
询价建议提供：模具/设备类型与位置编号、行程和开合频次、允许润滑方式、制品洁净要求、导柱硬度与表面粗糙度、工作温度区间（若图纸给出），以及失效或磨损照片。
REPLACEMENT & RFQ
旧件替换与询价需提交的信息
模具维修项目常仅提供旧导套、旧滑板或局部实测尺寸。应先判断旧件是否已磨损、咬合或变形，并复核对偶件。具备模具图、零件图或相邻零件尺寸时，应一并提供。
加工依据为双方确认的图纸或技术条件。单一照片或单一关键尺寸不足以作为可靠互换承诺的依据。下列信息越完整，结构判定与验收约定越明确。
配合与定位
导柱/滑道/斜面对偶件状态、固定方式、安装基准与方位
尺寸与结构
内径/外径或工作面尺寸、厚度、长度、油槽油孔、安装孔
材料与标准
完整牌号、制造方式、供货状态、验收依据
数量与记录
批量、样件、标识、检测项目与包装要求
FAQ
采购与技术确认中的常见问题
这些问题直接影响询价速度、打样判断和批量确认。
否。自润滑结构主要用于外加润滑受限、维护不便或洁净要求较高的位置。行程、速度、间隙及对偶件状态异常时，须单独评审。请提供具体位置、运动参数与现行润滑方式。
否。本页范围为注塑、压铸与冲 压模具及成型设备上的铜合金导套、滑板、导轨板与楔块等来图件。整车底盘量产衬套不属于本页默认范围。
可以。请尽量提供图纸、旧件、设备型号、使用位置或已有材料证明。我们会基于现有信息讨论可选方向，但最终牌号、制造方式与验收依据仍需双方确认，不会用相近牌号的公开数据直接替代。
可以，但需先复核旧件与配合件状态。旧件可能已磨损或变形，通常要区分实测尺寸与目标配合尺寸。有原图纸、手册或相邻零件尺寸时一并提供，确认后再加工更稳妥。
可以按确认图纸加工。请说明供油口位置、安装方向、润滑介质和加油方式。具体槽型、槽宽槽深与孔位需结合强度、加工和清洁维护一起确认，没有适用于所有设备的通用槽型。
可以先用 PDF 启动沟通。若尺寸、公差、材料或视图不完整，我们会列出待确认项。能补充可编辑图纸、关键尺寸表或旧件照片时，通常能加快评审和报价。
通常先确认图纸与技术条件，再按约定完成首件或小批量试制；双方确认尺寸、外 观及相关记录后，再进入批量。具体流程以订单约定为准。
可按订单约定沟通材料证明、尺寸检测记录、标识与包装要求等。可提供的记录范围以双方确认的验收要求为准，未约定时不承诺固定报告格式。
