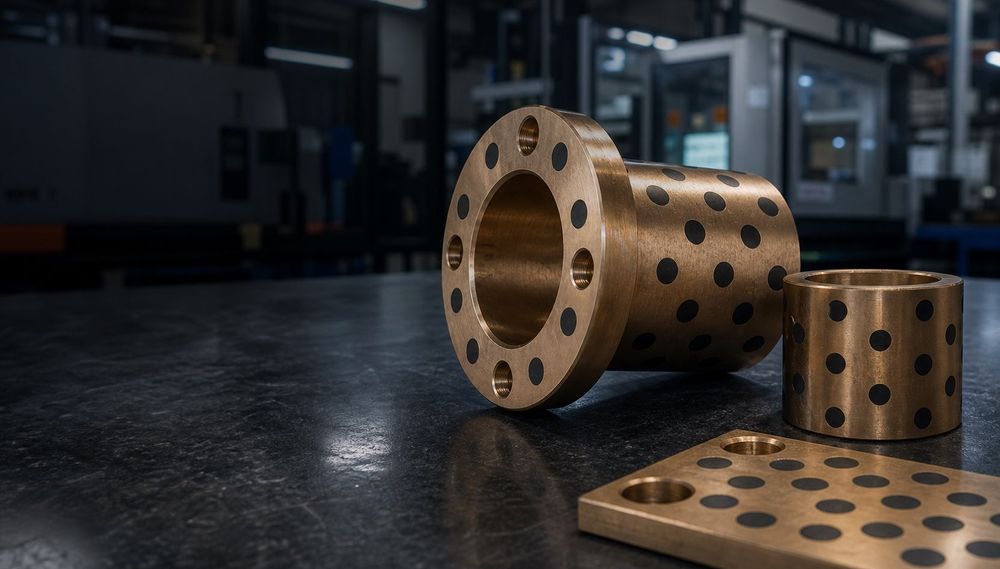

石墨自润滑轴承也常被称为石墨铜套、固体润滑轴承或石墨镶嵌轴套。其基本结构是以铜合金零件作为承载基体，在工作表面按照一定位置和排列方式加工孔位或沟槽，再嵌入石墨基固体润滑材料。
它与普通铜套的主要区别，不只是表面增加了黑色嵌件，而是润滑方式发生了变化。普通铜套通常依靠油脂、油槽或外部润滑系统建立润滑膜；石墨自润滑轴承则利用滑动接触过程中转移到对偶表面的固体润滑材料，辅助降低两接触表面之间的直接 摩擦。
需要注意的是，“石墨自润滑”并不等于所有工况下都可以完全取消润滑，也不能仅凭外观判断产品的承载能力、运行速度或使用温度。铜合金牌号、制造方式、固体润滑材料、孔位分布、配合间隙、对偶轴状态和实际运行环境都会影响最终使用效果。
一、石墨自润滑轴承由哪些部分组成？
典型结构主要包括三个部分：
1. 铜合金基体
铜合金基体承担机械载荷并保持零件的整体尺寸和结构。不同铜合金牌号的强度、硬度、耐蚀性、加工性能和摩擦学表现并不相同，因此不能把一种材料的性能直接套用到另一种材料上。
具体项目应根据客户图纸、材料标准、载荷、速度、环境介质和制造方式确定材料。即使产品外形和石墨孔排列相同，只要铜合金牌号或铸造、锻造、离心铸造等制造条件不同，其性能依据也可能不同。
2. 固体润滑嵌件
轴承滑动表面会加工孔位或沟槽，并嵌入石墨基固体润滑材料。运行过程中，固体润滑材料与对偶轴或滑动面接触，部分材料逐步转移到接触表面，形成辅助润滑层。
固体润滑嵌件的具体配方、密度和安装方式不能仅凭黑色外观判断。采购或设计时，应明确图纸对嵌件材料、孔径、深度、排列、覆盖范围和固定方式是否有具体要求。
3. 对偶轴或滑动面
轴承并不是独立工作的。对偶轴的材质、硬度、表面粗糙度、尺寸精度、圆度以及是否存在腐蚀或污染，都会影响磨损和运行稳定性。
二、石墨嵌件是怎样发挥润滑作用的？
在轴与轴套发生旋转、往复或摆动时，固体润滑材料会在接触压力和相对运动作用下逐步向对偶表面转移。经过初始磨合后，接触表面可能形成较为连续的固体润滑层，从而降低金属表面的直接接触。
孔位或沟槽的排列并不是单纯为了美观。其分布需要考虑运动方向、实际承载区域和滑动轨迹，使工作过程中能够覆盖主要接触区域。不同的旋转、往复和摆动工况，可能需要不同的排列设计。
行业资料通常将这类结构用于载荷较高、运动速度相对较低、存在间歇运动，或者补充润滑不方便的滑动部位。但是否适合某一设备，仍需通过实际载荷、速度、温度、PV值、运动频率和环境条件综合 判断。
三、它与其他轴承结构有什么区别？
与普通铜套相比，石墨自润滑轴承增加了固体润滑结构，但制造工序和设计变量也更多。普通铜套可以采用油孔、油槽和定期加脂方式；石墨镶嵌结构则更依赖固体润滑嵌件与滑动表面的配合。
它也不同于烧结含油轴承。烧结含油轴承通常利用多孔材料储存润滑油，而石墨镶嵌铜套是在金属基体表面设置独立的固体润滑孔或沟槽，两者的材料组织、制造方式和润滑机理并不相同。
它还不同于薄壁复合衬套。薄壁复合衬套可能由钢背、烧结层和聚合物滑动层组成，而石墨镶嵌铜合金轴承通常具有相对完整的金属承载基体。选型时不能只依据“自润滑轴承”这一名称互相替代。
四、常见制造流程包括哪些步骤？
石墨自润滑轴承的常见制造过程可以概括为：
材料确认—毛坯制造—粗加工—孔位或沟槽加工—固体润滑材料嵌入—精加工—尺寸检测—外观与嵌件检查。
实际加工时，需要重点关注内外径、长度、壁厚、圆度、同轴度、端面垂直度、配合公差以及倒角结构。对于法兰轴套、剖分轴瓦、滑板、导向板或异形结构，还需要根据装配关系确定安装面和定位基准。
石墨孔的数量、直径、深度、角度和排列方式应以图纸或经过确认的设计要求为准。不能为了增加石墨外观面积而随意增加孔位，因为过多加工可能影响金属基体的有效承载截面。
五、选型时需要确认哪些工况？
- 轴承结构：直筒、法兰、轴瓦、滑板或异形件；
- 运动方式：连续旋转、往复运动、摆动或间歇运动；
- 载荷条件：载荷方向、静载、动载、冲击及偏载情况；
- 运行速度：轴转速、线速度及工作循环；
- 温度条件：正常温度、峰值温度及热循环；
- 使用环境：粉尘、水汽、腐蚀介质或户外环境；
- 配合要求：轴径、座孔、过盈量、运行间隙和装配方式；
- 对偶表面：轴的材质、硬度、粗糙度及表面处理；
- 润滑条件：完全干摩擦、初始润滑、定期润滑或介质润滑；
- 寿命要求：工作频率、维护周期和允许磨损量。
载荷、速度、温度和PV值之间存在相互影响，不能把任何一项参数单独作为选型结论。网上不同厂家的参数表通常对应特定材料体系、产品型号和试验条件，不能直接作为其他产品的保证值。
六、哪些应用可能考虑这种结构？
石墨自润滑轴承常被用于滑动、导向、支撑或摆动机构。在冶金设备、重型机械、模具导向、起重设备、水工机械和工程机械等领域，都可能见到类似结构。
但“行业相同”并不代表工况相同。例如，同样是冶金设备，不同安装位置在载荷、速度、温度、粉尘和维护条件上可能存在明显差异。因此，产品是否适用应以设备图纸和具体工况为准，不宜仅根据行业名称作出判断。
七、向加工企业询价时应提供什么？
- 铜合金牌号及采用标准；
- 毛坯或制造方式 要求；
- 内径、外径、长度、法兰及其他结构尺寸；
- 尺寸公差、形位公差和表面粗糙度；
- 石墨孔或沟槽的尺寸、分布和材料要求；
- 配合轴、座孔和装配方式；
- 工作载荷、速度、温度和运动形式；
- 检测报告、材料证明及批次追溯要求；
- 样品数量、批量和交货要求。
如果图纸没有明确材料或固体润滑结构，应先结合工况进行技术确认，再进入报价和生产环节。
资料说明：本文依据公开技术资料整理，用于介绍石墨镶嵌铜基滑动轴承的一般结构和选型思路，不代表某一具体产品型号的保证性能。具体项目应以双方确认的图纸、技术协议和检验要求为准。
